Stanzen und Ätzen Filterbildschirm

Name: Stanzen und Ätzen Filterbildschirm - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

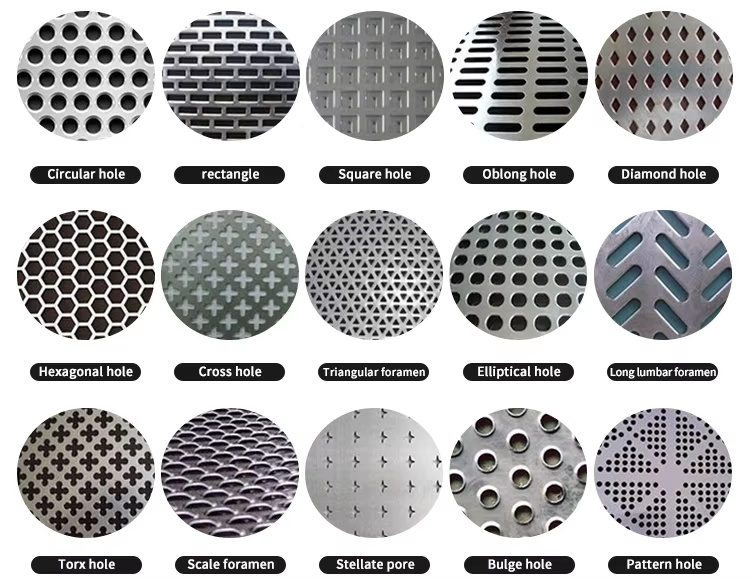

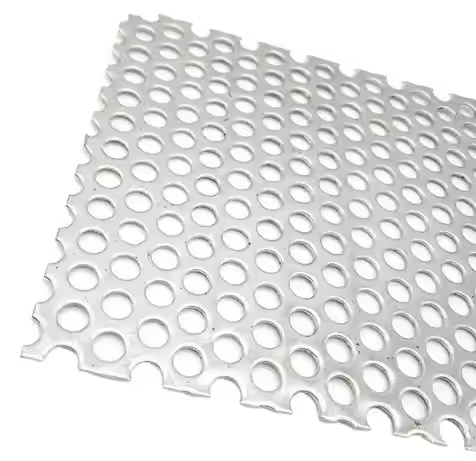

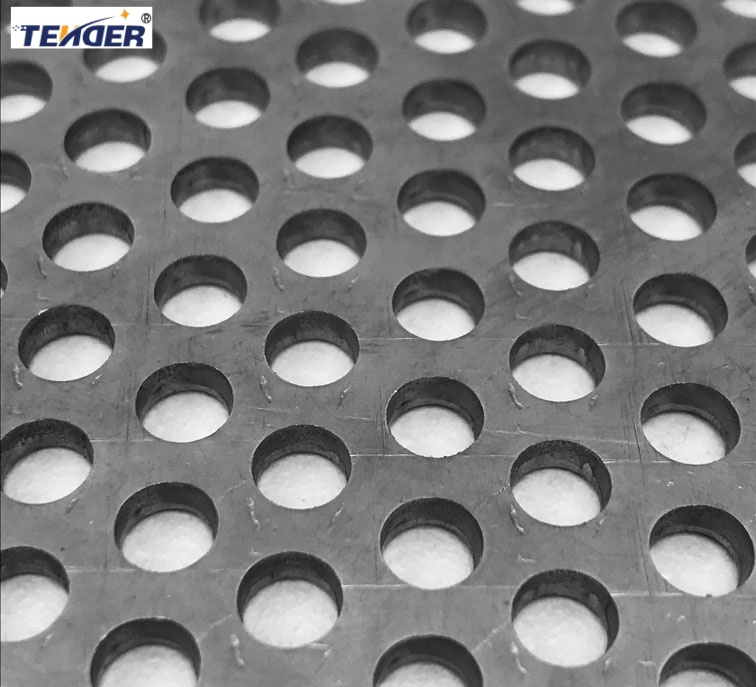

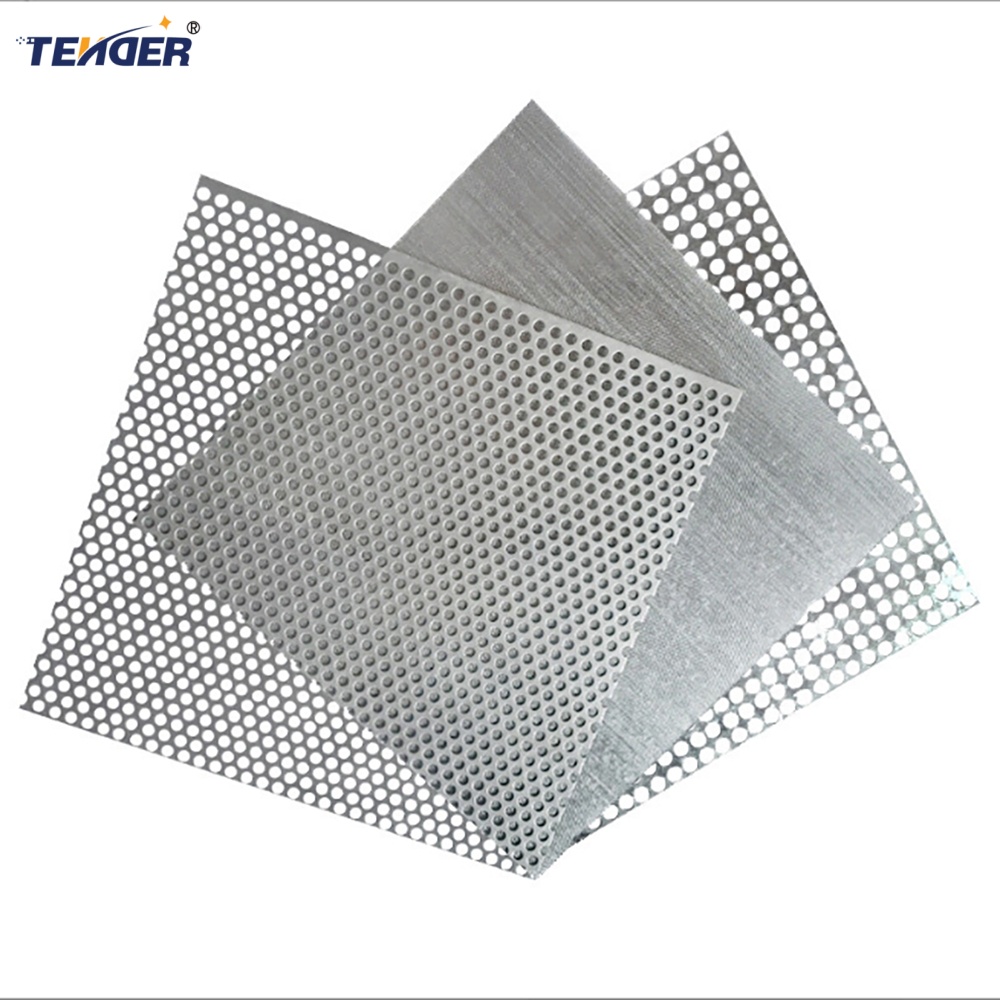

Das Stanzen von Mesh Board bezieht sich auf das Stanzen verschiedener Formen von Löchern auf Metallblättern in einer bestimmten Anordnung wie runden Löchern, Quadratlöchern, langen Löchern, Diamantlöchern, hexagonalen Löchern usw., um ein Metallnetzbrett mit Funktionen wie Atmungsaktivität, Transparenz und Filtration zu bilden.

Die Äst -Netzplatte ist ein Metallnetzblech, das durch Übertragen von vorgezogenen Mustern durch chemische Korrosion auf eine Metalloberfläche gebildet wird, und dann korrodierende Bereiche zur Bildung von Metallgitterblättern mit Mikroporen, Maschenlöchern oder Grafikstrukturen. Dieser Vorgang ist normalerweise für Metallblätter mit einer Dicke von 0,03 mm ~ 1,5 mm geeignet

Send Email Download

Produktbeschreibung

Charakteristische Vorteile

1. hoher Genauigkeit: In der Lage, eine Bearbeitungsgenauigkeit von ± 0,01 mm zu erreichen

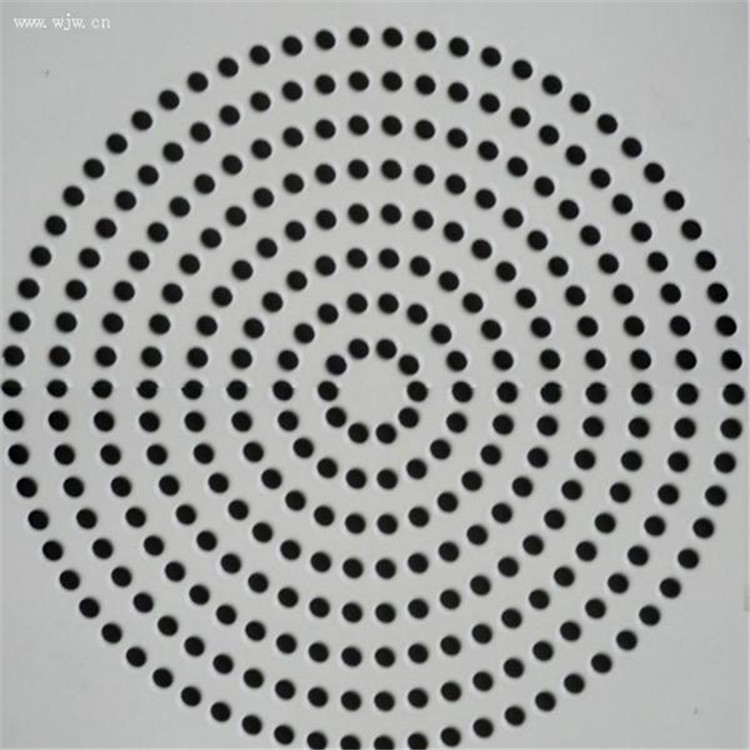

2. Flexibler Lochtyp: Kann mit jeder Form, Dichte und Anordnung ausgelegt werden

3. glatte Kanten: Keine Grat, keine Verformung

4. Keine mechanische Spannung: Beschädigt die Materialstruktur nicht

5. Massenproduktion: Geeignet für die Massenproduktion von Produkten mit hoher Konsistenz

Gemeinsame Spezifikationen

Parameterkategorie	Beschreibung	Gemeinsamer Bereich	Beispiel
Lochdurchmesser	Durchmesser der Perforationen	0,5 mm – 100 mm (häufig: 1 mm, 2 mm, 5 mm, 10 mm)	Beispiel: 2 mm rundes Loch bedeutet, dass jedes Loch einen Durchmesser von 2 mm hat
Blechdicke	Dicke des Metallblechs	0,3 mm – 10 mm (häufig: 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm)	Dickere Teller bieten mehr Kraft, sind aber schwerer und schwerer zu verarbeiten
Tonhöhe (Mittelstrecke)	Abstand zwischen Zentren benachbarter Löcher	Typischerweise 1,5 – 3 × der Lochdurchmesser	Beispiel: 2 mm Loch, 3 mm Tonhöhe
Offener Bereich (Porosität)	Prozentsatz der geöffneten/perforierten Gesamtblattfläche	20% – 80%	Höhere offene Fläche = besserer Luftstrom oder Lichtgetriebe
Lochanordnung	Loch -Layout -Muster	Gerade (90 °), gestaffelt (60 °), horizontale oder vertikale Anordnung	Gestaffeltes Layout bietet eine bessere Stärke und Ästhetik
Gemeinsame Lochformen	Perforationsgeometrie	Rund, geschlitzt (länglich), quadratisch, sechseckell, Diamant, benutzerdefinierte Designs	Runde Löcher sind die häufigsten
Standardblattgröße	Abmessungen eines vollständigen Blattes	Häufige Größen: 1000 × 2000mm1220 × 2440 mm1250 × 2500 mm1500 × 3000 mm	Benutzerdefinierte Größen oder Spulenversorgung auf Anfrage erhältlich
Kantenbehandlung	Ob Kanten deburiert oder gerollt sind	Saubere Kante, Grate, gerollte Kante	Gerollte Kanten, die für die Sicherheits- oder Entwurfsanforderungen verwendet werden
Materialtyp	Grundmetallmaterialien	Edelstahl, Kohlenstoffstahl, Aluminium, Kupfer, Titan, verzinkter Stahl, Kunststoff usw.	Verschiedene Materialien bieten unterschiedliche Korrosionsbeständigkeit und -festigkeit

Lochdurchmesser	Tonhöhe (Mittelstrecke)	Dicke	Offene Fläche (ca.)	Lochform	Muster
1	2	0.5	23%	Runden	60 ° gestaffelt
2	3	1	40%	Runden	Gerade
3	5	1.2	33%	Runden	60 ° gestaffelt
5	8	1.5	37%	Runden	Gerade
10	15	2	40%	Runden	Gestaffelt
0.5×5.0	8	1	32%	Geschlitzt	Gerade
10×10	14	1.5	50%	Quadrat	Gerade

Bewerbungsbereich

Anwendung	Vorgeschlagene Spezifikation
Belüftung / Wärmeabteilung	Dünne Blätter, hohe offene Fläche (z. B. 1 mm Löcher, 60% offene Fläche)
Screening / Filterung	Kleine Löcher, dichte Muster (z. B. 1,5 mm gestaffelte Löcher)
Maschinenschutz	Dickere Blätter mit größeren Löchern (z. B. 10 mm Löcher, 2 mm dick)
Architekturdekoration	Custom Loch Designs, Gleichgewicht zwischen Ästhetik und Stärke
Akustikplatten	Hoher offener Bereich mit kleinen runden oder sechseckigen Löchern

Metallmaschenfilterbildschirm für Präzisionsfiltrationsanwendungen

Dieser Stanz- und Ätzfilter kombiniert Präzisionsperforation mit Ätzmikrostrukturen. Ideal als Metallmaschenfilterbild oder Drahtmaschenfilterbild sorgt er für eine feine Partikeltrennung in kompakten Umgebungen. Hergestellt aus Filternetz Edelstahl für Haltbarkeit und Korrosionsbeständigkeit.

Stanz- und Ätzfilterschirm für hochpräzise Filtration

Unser Stanz- und Ätzfilterbildschirm ist für feine und einheitliche Filtration in Branchen entwickelt, die eine hohe Präzision und kompakte Konstruktion erfordern. Durch die Integration von Stanztechniken in die fortschrittliche chemische Ätzung bietet dieser Metallnetzfilterbildschirm eine außergewöhnliche Genauigkeit, die Kontrolle von Mikroaperturen und konsistente Durchflusseigenschaften.

Dieser Bildschirm aus Filtergitter aus Edelstahl bietet eine hervorragende Korrosionsbeständigkeit, Hochtemperaturtoleranz und mechanische Festigkeit. Es ist für die Verwendung in Luft- und Raumfahrt, Brennstoffsystemen, Medizinprodukten und chemische Verarbeitung geeignet, wobei die Filtration von ultrafeinen Partikeln kritisch ist. Das geätzte Muster ermöglicht eine hohe Filtrationsgenauigkeit, während die gestanzte Struktur die mechanische Unterstützung und Permeabilität erhöht.

Im Vergleich zu gewebten Filtern verschiebt sich der Drahtgitterfilterbildschirm in geätzter Form nicht, wodurch eine stabile Leistung und eine längere Lebensdauer gewährleistet wird. Die Kombination aus Mikroperforation und struktureller Ätzen minimiert auch den Druckabfall und ermöglicht benutzerdefinierte Designs, sodass sie an eine Vielzahl von Gerätegrößen und -anforderungen anpassbar sind.

Dieses Produkt ist in ultra-dünnen und kleinen Metall-Bildschirmfilterformaten erhältlich und ist ideal für präzisionsmotorierte Systeme. Wir bieten auch Sinter-Mesh-Bildschirmoptionen für die Hochdruckfiltration an. Unabhängig davon, ob Sie Ihren aktuellen Metallnetz -Bildschirmfilter aktualisieren oder ein neues System entwerfen, diese Lösung gewährleistet die Zuverlässigkeit und Präzision.

Filter Mesh Edelstahl Sieb mit Stanzen und Ätzen Technologie

Unser Filtergitter Edelstahlbildschirm mit kombiniertem Stanzen und Ätzen ist eine vielseitige Lösung sowohl für grobe als auch für die Mikrofiltration. Durch die Verwendung fortschrittlicher Stanz- und Ätzfilter-Screen-Technologie liefern wir Produkte mit ultra-feiner Genauigkeit und sind so ideal für empfindliche Filtrationsaufgaben in kompakten oder leistungsstarken Systemen.

Dieser Metallnetz-Bildschirmfilter wird aus hochwertigem Edelstahl hergestellt, um die Korrosionsbeständigkeit, die thermische Stabilität und die strukturelle Integrität unter harten Bedingungen zu gewährleisten. Im Gegensatz zum Standard -gewebten Drahtgeflecht bieten die geätzten Öffnungen konsistente Durchflusswege und eliminieren Ausfransen oder Verschiebung, während die gestanzten Löcher strukturelle Verstärkung und verbesserte Durchflussraten bieten.

Der kleine Metall-Bildschirmfilter wird üblicherweise in Kraftstoffinjektoren, Luftdiffusoren, Mikroelektronik und Filtrationsgeräten verwendet und gewährleistet auch in begrenztem Raum die Leistung mit hoher Genauigkeit. Ob für Flüssigkeits-, Luft- oder Gasfiltration, es hält die Effizienz und Stabilität über verlängerte Zyklen hinweg.

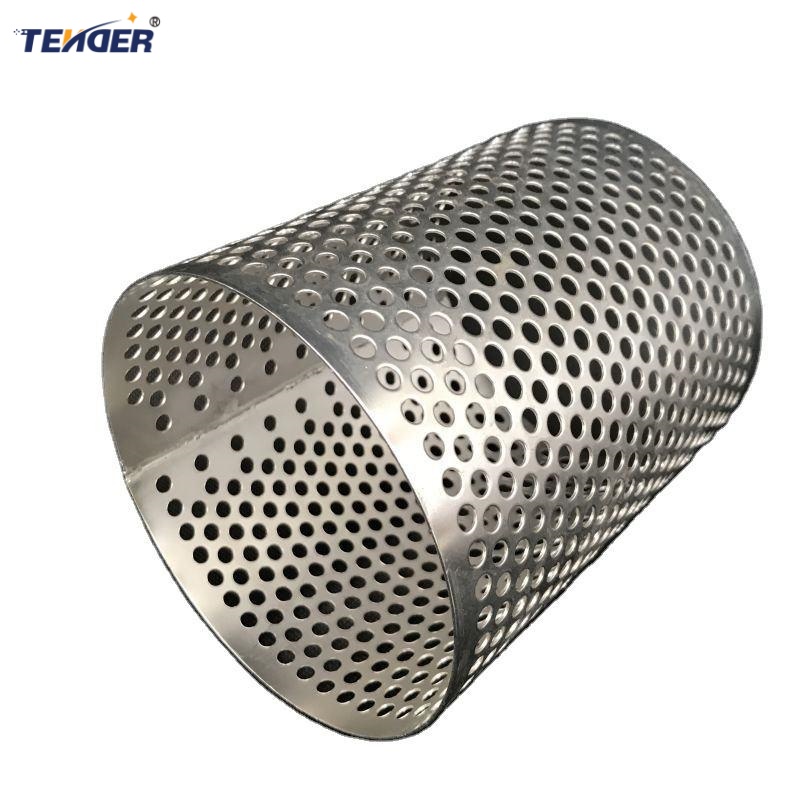

Für zusätzliche Haltbarkeit und mehrschichtiger Schutz bieten wir Optionen wie Sinter-Maschen-Bildschirmstrukturen an-insbesondere für Hochdruck- oder Hochtemperatursysteme. Der geätzte Hybridbildschirm kann in flachen Blättern, Scheiben, Röhren oder benutzerdefinierten Profilen hergestellt werden, wodurch er an eine Vielzahl von Anwendungen anpassbar ist.

Unsere Drahtnetzfilter -Bildschirmtechnologie bietet die Vorteile einer präzisen Schlitzregelung, minimaler Verstopfung und einer verringerten Wartung. Wählen Sie unseren Stanz- und Ätzfilterbildschirm für eine Filtrationslösung der nächsten Generation, die Präzision, Stärke und Vielseitigkeit in einem kompakten Design kombiniert.
